อุปกรณ์นั่งร้าน มีหลายอย่างด้วยกันที่จำเป็นสำหรับการตั้งนั่งร้านให้ได้มาตรฐานด้านความปลอดภัย โดยเฉพาะมาตรฐานนั่งร้าน BS ที่จะใช้อุปกรณ์หลายอย่าง เช่น ล็อคบีม พุทล็อก ข้อต่อ บันได ท่อนั่งร้านกัลวาไนซ์ แผ่นกระดาน แผ่นทางเดิน ล็อคบันได ตีนเป็ด รวมถึง แคลมป์นั่งร้าน ด้วยเช่นกัน

อุปกรณ์อย่างหนึ่งที่เป็นส่วนสำคัญสำหรับนั่งร้าน BS ก็คือแคลมป์ ในบทความนี้ เราจะมาอธิบายเกี่ยวกับมาตรฐาน EN74 ซึ่งเป็นมาตรฐานสำคัญสำหรับ แคลมป์นั่งร้าน BS ว่ามาตรฐานที่ว่านี้คืออะไร มีคุณสมบัติอย่างไร การทดสอบทำอย่างไร ครอบคลุมอุปกรณ์อะไรบ้าง มีผลต่อความปลอดภัยในการทำงานอย่างไร มีข้อกำหนดอะไรบ้าง

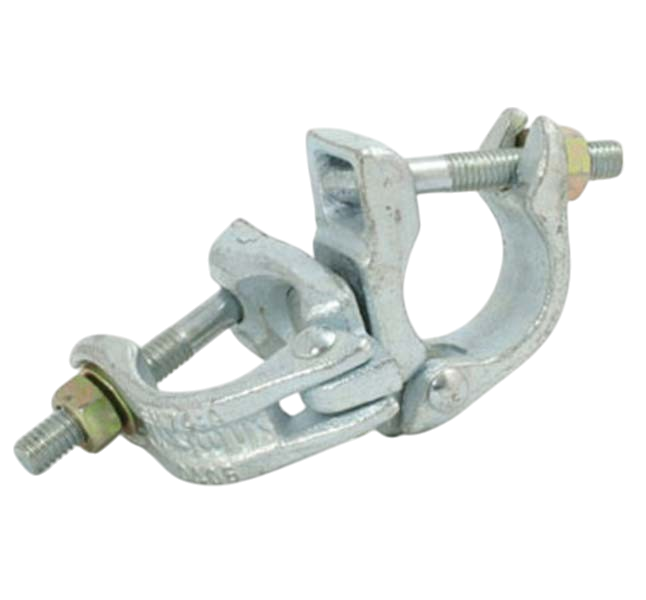

แคลมป์เป็น EN74 — แคลมป์เป็น มาตรฐาน EN74

มาตรฐาน EN74 คืออะไร

มาตรฐาน Standard EN74 คือมาตรฐานยุโรป (European Standard) สำหรับข้อต่อหรือเรียกกันว่าแคลมป์ (Clamp) ที่ใช้สำหรับงานนั่งร้านแบบท่อและข้อต่อโดยเฉพาะนั่งร้าน BS เพื่อเป็นมาตรฐานที่ทำให้เรามั่นใจได้ว่าข้อกำหนดพื้นฐาน วัสดุ รวมถึงการตรวจสอบอุปกรณ์มีความถูกต้อง สามารถรับน้ำหนักและยึดโครงสร้างของนั่งร้านได้อย่างมั่นคง ปลอดภัย

มาตรฐาน EN74 ครอบคลุมอุปกรณ์นั่งร้านอะไรบ้าง

มาตรฐาน EN74 จะเป็นมาตรฐานสำหรับข้อต่อหรือแคลมป์โดยเฉพาะ เช่น

แคลมป์เป็น (Swivel Clamp) ใช้สำหรับยึดท่อนั่งร้านสองท่อเข้าด้วยกันในมุมใดก็ได้

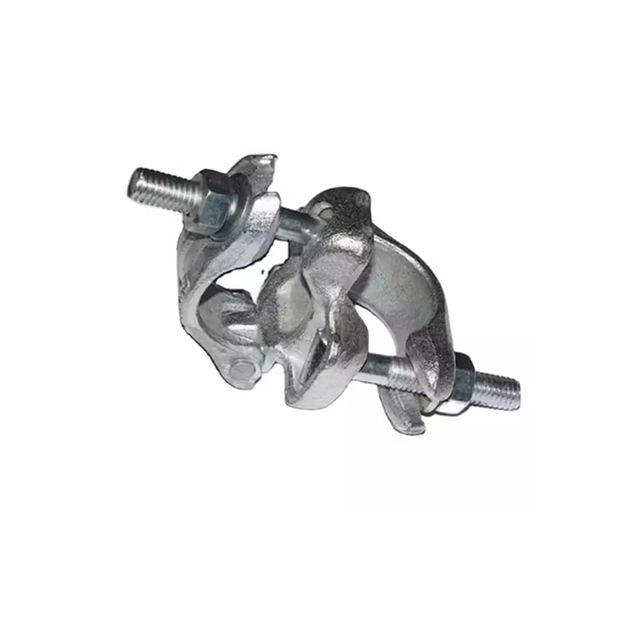

แคลมป์ตาย (Right-angle Clamp) หรือแคลมป์มุมฉาก ใช้สำหรับยึดท่อนั่งร้านสองท่อเข้าด้วยกันในมุมฉากหรือ 90 องศา
ข้อต่อนอก ใช้สำหรับต่อปลายท่อสองท่อเข้าด้วยกันตามแนวราบหรือแนวตั้ง
แคลมป์พุทล็อก (Putlog) ใช้สำหรับยึดท่อพุทล็อก
แคลมป์ล็อกแผ่นกระดาน (Board Clamp Lock) ใช้สำหรับล็อกแผ่นทางเดินนั่งร้านให้มั่นคง
บีมล็อก (Beam Lock) ใช้สำหรับยึดท่อนั่งร้านเข้ากับโครงสร้างคานเหล็ก

การทดสอบแคลมป์นั่งร้าน EN74 ทำอย่างไร

กระบวนการสำหรับการทดสอบแคลมป์นั่งร้านให้อยู่ในมาตรฐาน EN74 สามารถทำได้ด้วยวิธีต่างๆ ร่วมกัน ดังนี้

Slipping Force Test หรือ Slip Test การทดสอบแรงรูด โดยการจับท่อไว้แล้วให้แรงดึงแคลมป์ เพื่อดูว่าแคลมป์เริ่มลื่นไหลที่แรงกี่กิโลนิวตัน (kN)
Failure Force Test การทดสอบแรงทำลาย เพื่อหาจุดสูงสุดที่แคลมป์จะแตกหรือบิดเบี้ยวจนใช้งานไม่ได้
Crucial Torque Test การทดสอบแรงขันน็อต โดยตรวจสอบว่าน็อตแคลมป์และตัวแคลมป์ทนแรงขันตามที่กำหนดได้หรือไม่ (ปกติประมาณ 50 Nm)
Rigidity Test การทดสอบความแข็งเกร็ง เพื่อดูว่าเมื่อรับแรงแล้วแคลมป์มีการเสียรูปเกินเกณฑ์หรือไม่

คุณสมบัติของแคลมป์นั่งร้านตามมาตรฐาน EN74

แคลมป์ที่ผ่านมาตรฐาน EN74 จะต้องมีคุณสมบัติที่ผ่านเกณฑ์การพิจารณาต่างๆ

วัสดุ

จะต้องผลิตจากเหล็กกล้าหรือเหล็กหล่อเหนียว (Drop-forged Steel) ที่ทนทานต่อการกัดกร่อน หรือมีการชุบกัลวาไนซ์หรือผ่านการเคลือบกันสนิม ทำให้แคลมป์นั่งร้านมาตรฐาน EN74 ไม่เปราะแตกง่ายและรับแรงได้ดี

ค่าแรงต้านทานการไหล (Slipping Resistance)

ถือเป็นค่าที่สำคัญมากสำหรับการวัดประสิทธิภาพของแคลมป์ เพราะเป็นค่าที่สามารถทำให้เรารู้ได้ว่าแคลมป์จะเริ่มลื่นไถลออกจากท่อเมื่อได้รับแรงกดที่เท่าไหร่ โดยแคลมป์ทุกชนิดโดยเฉพาะแคลมป์เป็นและแคลมป์ตาย Slip Resistance จะอยู่ที่ 7-10 kN และระยะลื่นไถลที่ยอมรับได้จะอยู่ที่ <7.0 mm

ค่าแรงดึงหรือแรงทำลาย (Failure Force)

จะเป็นค่าแรงสูงสุดที่ตัวแคลมป์ต้องทนได้ก่อนที่จะเกิดการแตกหักหรือเสียหายจนไม่สามารถใช้งานได้ ซึ่งแคลมป์แต่ละประเภทนั้นจะมีค่าแรงดึงหรือแรงทำลายที่แตกต่างกันออกไป โดยแคลมป์เป็นกับแคลมป์ตายนั้นจะต้องทนแรงได้ไม่น้อยกว่า 20.0 – 30.0 kN และข้อขนานต้องทนแรงดึงได้ไม่น้อยกว่า 10.0kN

ความแข็งแรงและการบิดตัว (Rigidity and Torque)

เพื่อให้แน่ใจว่าข้อต่อจะไม่บิดเบี้ยวจนเสียรูปทรงเมื่อมีการขันน็อตหรือรับน้ำหนัก

Tightening Torque (แรงขันน็อต): มาตรฐานกำหนดให้ใช้แรงขันที่ 50 Nmในการทดสอบ
Pull-apart Force: แรงดึงแยกออกจากกัน ต้องไม่น้อยกว่า 15 kN สำหรับข้อตาย

แคลมป์มาตรฐาน EN 74 มีผลต่อความปลอดภัยในงานนั่งร้านหรืองานก่อสร้างอย่างไร

รูปแบบการตั้งนั่งร้านทุกรูปแบบ จำเป็นต้องมีการติดตั้งอุปกรณ์การตั้งนั่งร้านอย่างถูกต้อง ซึ่งคุณภาพมาตรฐานของอุปกรณ์อย่างแคลมป์มาตรฐาน EN74 ก็จะเป็นส่วนสำคัญเช่นกัน เพราะจะป้องกันการพลังทลาย ลดความเสี่ยงที่นั่งร้านจะถล่มลงมาที่อาจเป็นเพราะข้อต่อลื่นหลุดหรือเกิดการแตกหัก รวมถึงเป็นส่วนสำคัญในเรื่องของความเสถียรสำหรับโครงสร้างและความทนทาน ลดโอกาสการเกิดอุบัติเหตุจากการใช้อุปกรณ์ที่เสื่อมสภาพ ไม่ผ่านการตรวจสอบ หรือไม่มีมาตรฐาน EN74 ได้

ข้อกำหนดในการใช้งานเกี่ยวกับมาตรฐาน EN74 ในประเทศไทย

แม้ว่าในประเทศไทยจะมีข้อกำหนดด้านความปลอดภัยเป็นของตัวเอง แต่มาตรฐาน EN74 ที่มีใบรับรองผลการทดสอบจากผู้ผลิต ก็ถือเป็นมาตรฐานสากลที่ได้รับการยอมรับในระดับสูงทั่วโลกรวมถึงประเทศไทย และใช้ในอุตสาหกรรมก่อสร้างไม่ว่าจะขนาดเล็กหรือใหญ่อย่างโรงกลั่นน้ำมัน โรงไฟฟ้า และข้อกำหนดร่วมต่างๆ คือการมีSafety กับ Inspector งานนั่งร้านหรือเจ้าหน้าที่กำกับดูแล ตรวจสอบนั่งร้านที่ผ่านการฝึกอบรมทีมงานความปลอดภัยและสุขภาพ (จป.) และหลักสูตรการติดตั้งกับตรวจสอบนั่งร้านด้วย เพื่อความปลอดภัยของนั่งร้าน
